桃園市朝陽君硯社區｜汙廢雨水管線熱像儀檢測案例

一、案例背景

朝陽君硯社區位於桃園市，為屋齡約5年的住宅大樓，地上12層，由朝陽建設興建。社區緊鄰千坪兒童公園與康萊爾雙語中小學，為純住宅社區，生活環境單純。

社區管委會於115年5月初接獲住戶反映，部分樓層排水速度出現異常，且大雨過後地下室公共區域偶有潮濕痕跡。由於社區屋齡尚新，管委會希望以科學化方式掌握管線狀況，避免問題擴大後才處理，遂委託鴻碩環工針對社區汙水、廢水及雨水管線進行熱像儀檢測。

二、檢測方式與原理

本次檢測採用紅外線熱顯像儀非破壞檢測技術。熱像儀能偵測物體表面的溫度差異，將肉眼看不見的溫度變化轉換為可視化的熱影像圖。應用於管線檢測時，主要依據以下原理判斷問題：

• 堵塞檢測：堵塞部位因熱容量與周圍不同，會在熱影像中呈現溫度差異，可快速定位堵塞位置

• 滲漏檢測：滲漏介質與管壁溫差會在熱影像中清晰反映

• 管壁異常：管壁受磨損或腐蝕時，溫度會比正常部位偏高

三、檢測範圍

本次熱像儀檢測針對社區以下管線系統：

檢測項目	檢測範圍	檢測重點
汙水管線	B1垂直幹管至各樓層支管連接處	管壁附著物、接口滲漏
廢水管線	各樓層排水匯集段	溫度異常點、堵塞徵兆
雨水管線	屋頂排水至B1排放段	落水頭連接管、轉彎處

四、檢測過程

4.1 前置準備

工程團隊先確認社區管線配置圖說，了解汙廢雨水管線的走向與匯集點位置，規劃檢測動線。

4.2 管線路徑掃描

使用高解析度熱像儀，沿B1至屋頂各管線路徑進行全面溫度掃描，記錄各管段的溫度分布狀況。

4.3 重點區域檢測

針對以下位置加強檢測：

• 管線轉彎處與接頭位置

• 各樓層管線穿牆處

• 地下室管道間與牆面潮濕對應點

• 屋頂雨水落水頭連接管

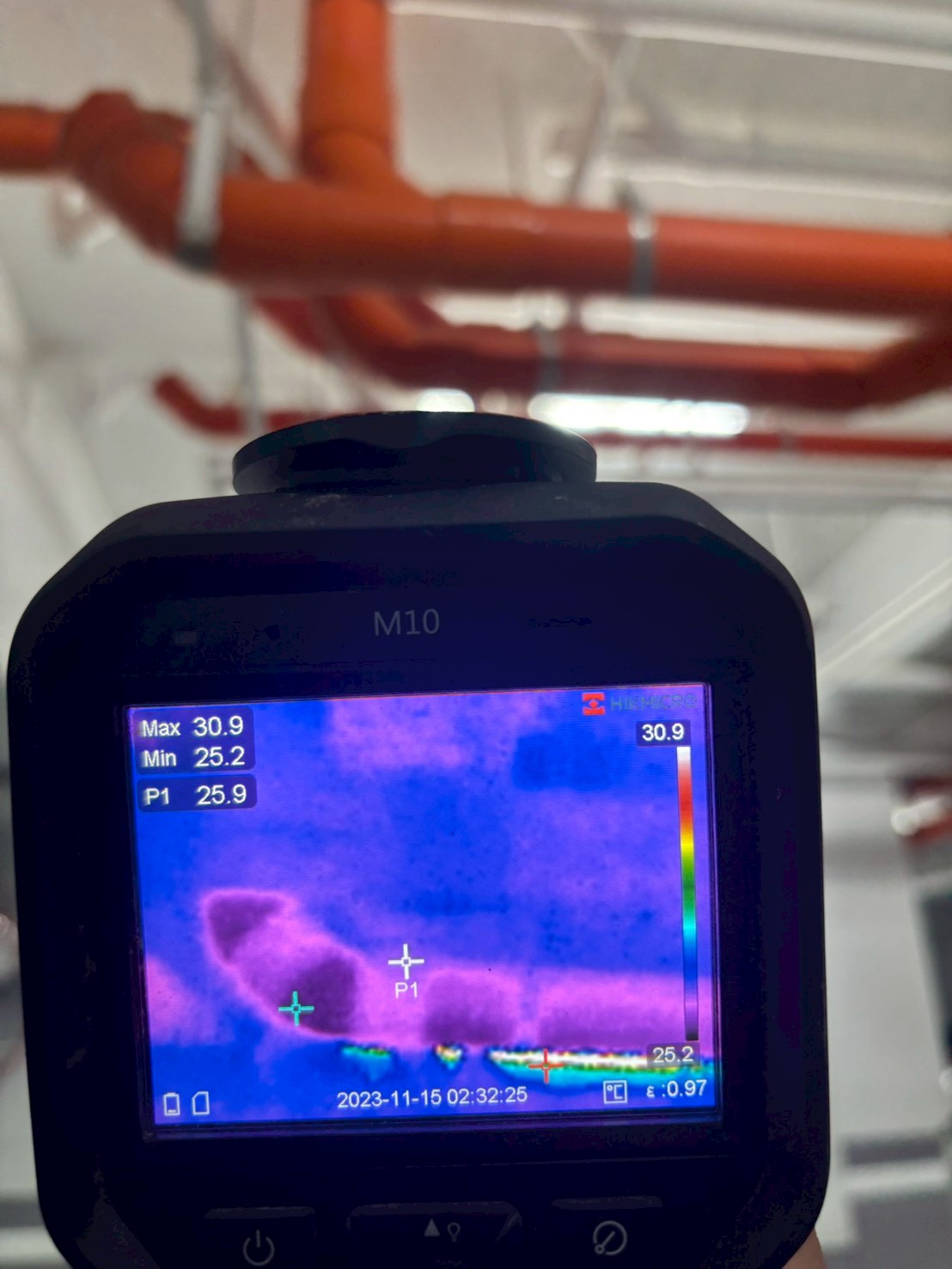

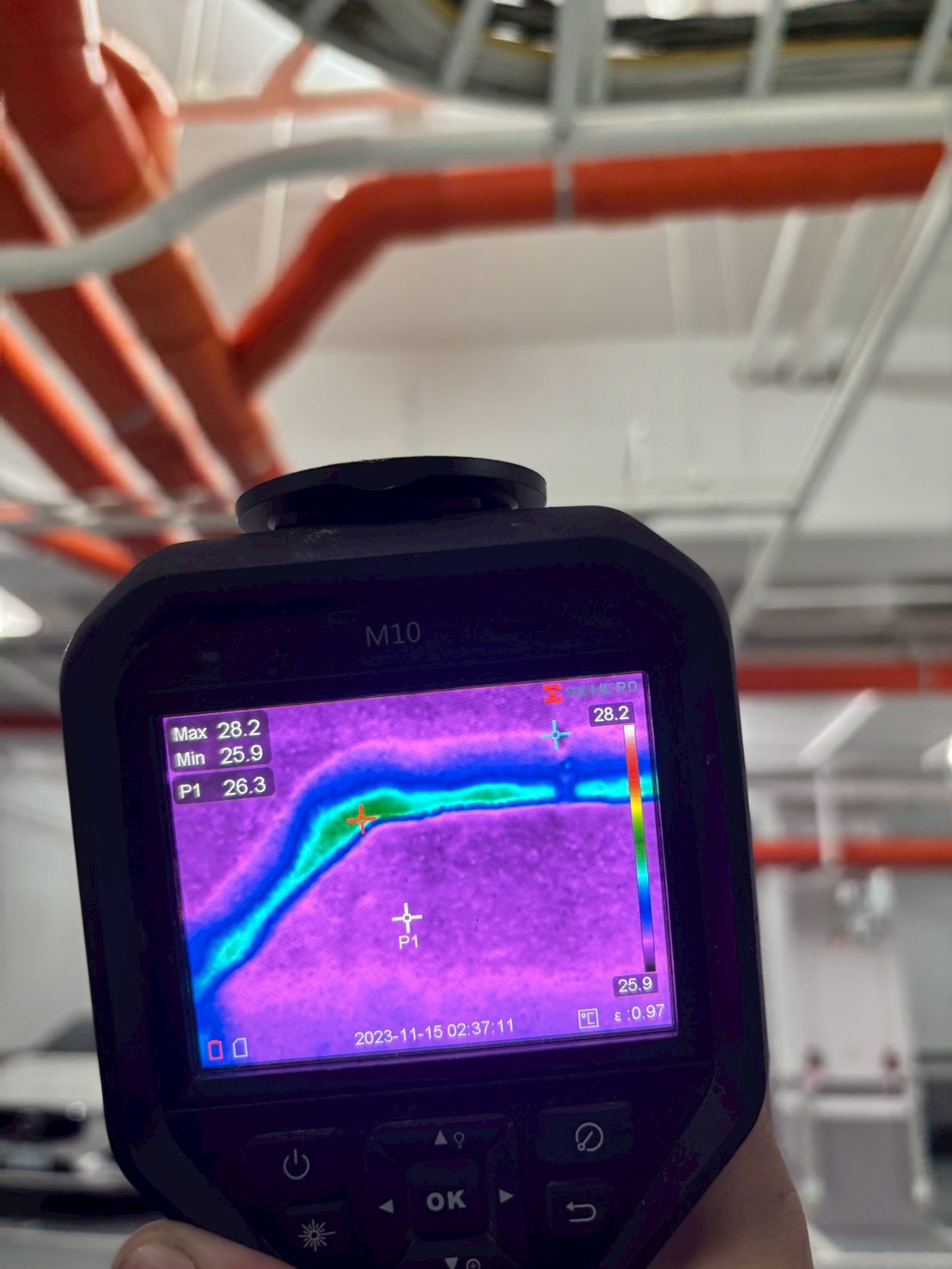

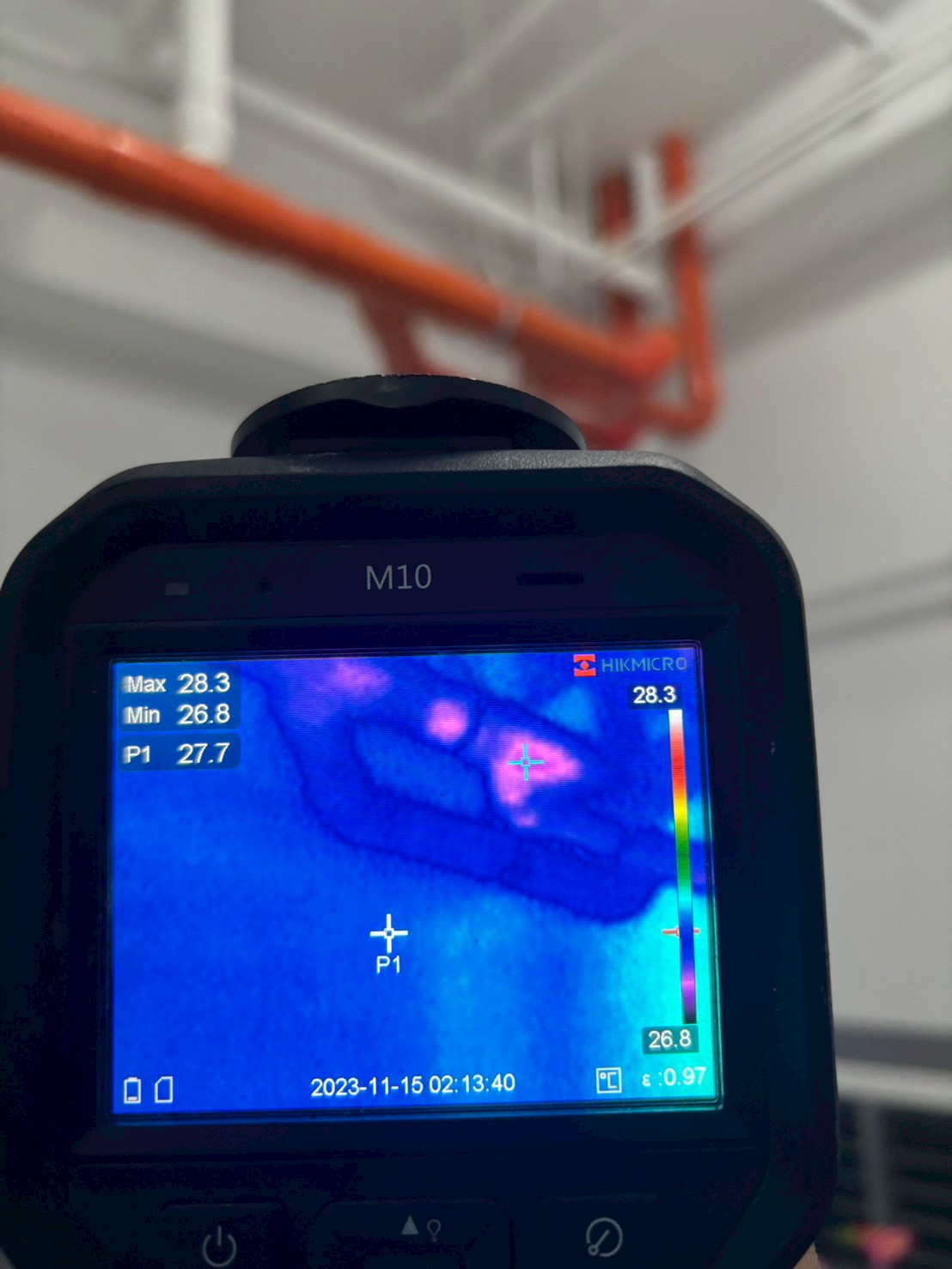

4.4 影像記錄與分析

拍攝所有溫度異常區域的熱影像圖，記錄可疑點位的溫度差異數據。

五、檢測成果

本次朝陽君硯社區熱像儀檢測完成以下成果：

1. 完成全區汙廢雨水管線熱像掃描：掌握主要管線溫度分布概況

2. 提供完整熱顯像影像報告：記錄所有溫度異常點位與說明

3. 標示可疑問題位置：作為後續維護與修繕的參考依據

4. 建立管線健康紀錄：為社區建立管線維護檔案基礎

六、結語

朝陽君硯社區透過鴻碩環工的熱像儀檢測服務，以非破壞性方式初步掌握汙廢雨水管線的實際狀況。熱像儀能在不開挖牆面或地板的情況下，快速掃描大範圍管線路徑，精準定位溫度異常區域，有效避免盲目施工與不必要的開挖破壞。

鴻碩環工建議：社區管線雖屋齡僅5年，但日常排放的油脂與雜物仍可能造成管壁附著物累積。建議定期進行管線健檢，依據檢測結果規劃後續清洗或修繕作業，確保社區排水系統正常運作，維護全體住戶生活品質。

---
